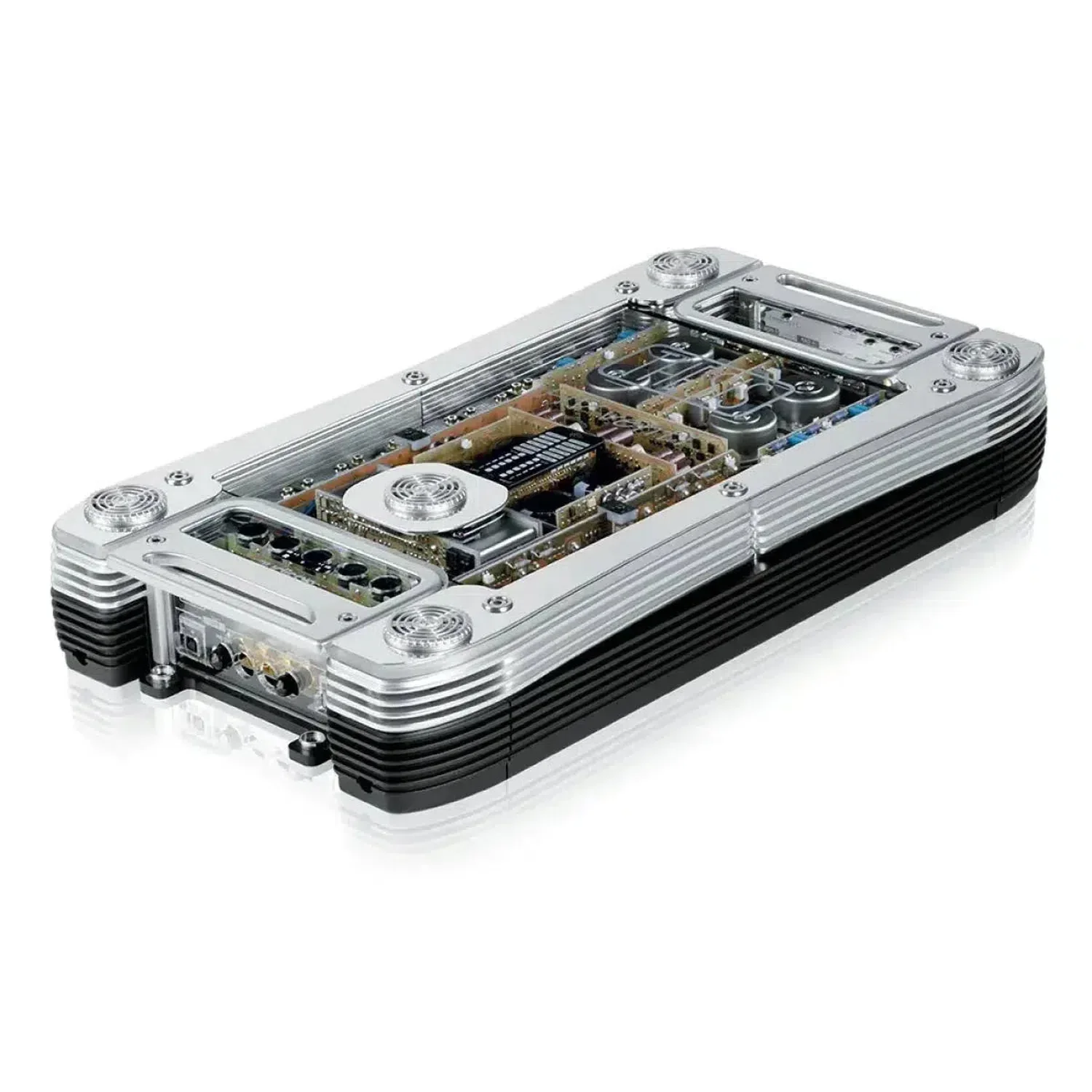

Thesis HV venti

Thesis HV venti ist ein 2-Kanal Verstärker von Audison mit Dual-Mono-Konstruktion und vier Synchro-PWM-Stromversorgungen. Die MOSFET-BJT-Hybrid-Konfiguration nutzt diskrete IGBTs, zwei Hitachi DMOS und zwei Paare komplementärer Sanken Power BJTs, jeweils ausgelegt für 30 A Spitzenstrom und 200 W Verlustleistung. Der A-Klasse Vorverstärker und Treiber ist symmetrisch bis zu den Treiberausgängen aufgebaut, mit 90 V Versorgung für die Front-End-Stufe und zwei getrennte Kanäle. Ein separates 150-V-Netzteil ist thermisch stabilisiert und in Klasse A vorgespannt. Der symmetrische Eingang kombiniert ein komplementäres JFET-Differential und ein komplementäres BJT-Differential; der Spannungsverstärker ist als Kaskode mit Puffer ausgeführt. Die Ausgangsleistungen betragen 400 W x 2 an 4 Ohm, 800 W x 2 an 2 Ohm sowie 900 W x 1 an 4 Ohm bei 14,4 VDC und 1 % THD, die Gesamtleistung RMS liegt bei 1600 W. Die Bandbreite beträgt 4 Hz bis 75 kHz, das S/N-Verhältnis 100 dB und der Dämpfungsfaktor 80. Zu den weiteren Merkmalen zählen die vollständig mit Relais geschaltete Signalführung, ausschließlich diskrete Komponenten, die Funktionen Dual Power und Bias Selector, Hi- und Low-Level-Eingänge sowie ein 5 mm Aluminiumgehäuse mit zwei seitlichen Kühlkanälen.

• 2-Kanal Verstärker
• Dual-Mono-Konstruktion mit vier Synchro-PWM-Stromversorgungen
• MOSFET-BJT-Hybrid-Konfiguration mit diskreten IGBTs; zwei Hitachi DMOS treiben zwei Paare komplementärer Sanken Power BJTs (je 30 A Spitzenstrom, 200 W Verlustleistung)
• A-Klasse Vorverstärker und Treiber, symmetrisch bis zu den Treiberausgängen
• Vollständig symmetrische Eingangsschaltung mit komplementärem JFET-Differential (erste Stufe) und komplementärem BJT-Differential (zweite Stufe)
• Spannungsverstärker als Kaskode mit Puffer zur Ansteuerung der Ausgangsstufe
• Separate Stromversorgung: 90 V für Front-End und Kanäle; separates 150-V-Netzteil, thermisch stabilisiert und in Klasse A vorgespannt
• Ausschließlich mit diskreten Komponenten gefertigt; Signalschaltung ausschließlich über Relais

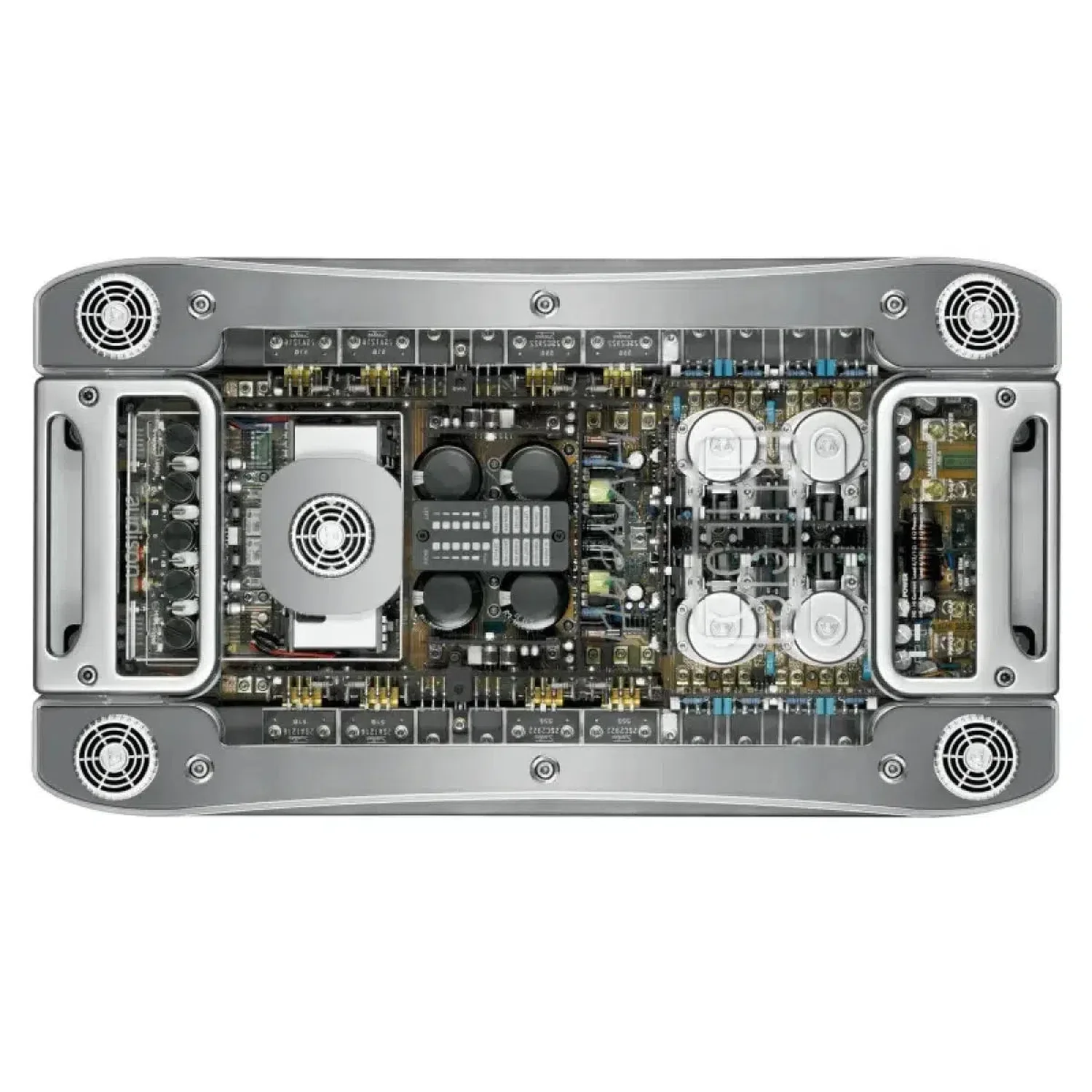

• Stromversorgung auf separater Platine
• Dual Power Funktion zum Umschalten zwischen Hi-Current und Hi-Power
• Bias Selector zur Änderung des A-Klasse-Prozentsatzes
• Hi Level Input und Low Level Input
• Hochwertiges Frequenzweichenmodul im Lieferumfang

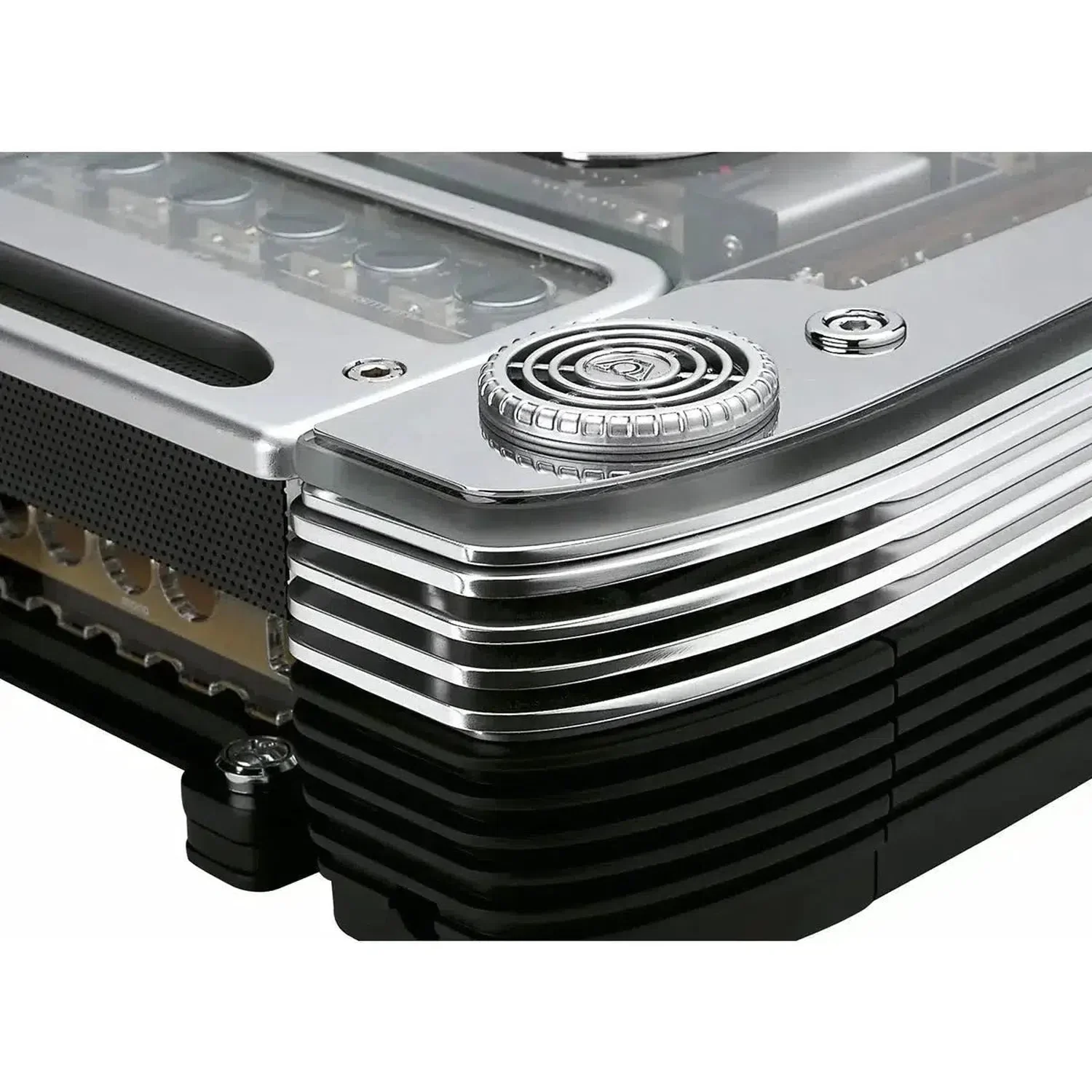

• 5 mm Aluminiumgehäuse mit zwei seitlichen Kühlkanälen

• Kanäle: 2
• Verstärkerklasse: A-Class
• Hi Level Input: Ja
• Low Level Input: Ja
• Digitaler Eingang: Nein
• Versorgungsspannung: 11–16 VDC
• Leerlaufstrom: 4,2 A
• Leerlaufstrom im ausgeschalteten Zustand: 0,006 mA
• Stromverbrauch bei 14,4 VDC, 2 Ohm, maximale Musikleistung: 90 A
• Remote IN: 7–16 VDC, 1 mA
• Verzerrung (THD) @ 100 Hz, 4 Ohm, 70 % Nennleistung: < 0,05 %
• Bandbreite (-3 dB, 2 VRMS, 4 Ohm): 4 Hz – 75 kHz
• Signal-Rausch-Abstand (A-bewertet @ 1 V): 100 dB
• Dämpfungsfaktor (1 kHz, 4 Ohm): 80
• Eingangsempfindlichkeit (Pre-In high): 0,25 – 1,6 VRMS
• Eingangsempfindlichkeit (Pre-In low): 1 – 7 VRMS
• Gesamtleistung RMS: 1600 W
• Ausgangsleistung (RMS) @ 14,4 VDC, 1 % THD, 2 Kanäle an 4 Ohm: 400 W x 2
• Ausgangsleistung (RMS) @ 14,4 VDC, 1 % THD, 2 Kanäle an 2 Ohm: 800 W x 2
• Ausgangsleistung (RMS) @ 14,4 VDC, 1 % THD, 1 Kanal an 4 Ohm: 900 W x 1
• Einstellbare Frequenzweiche: Nein
• Eingangstyp: Pre IN L/R (ABS)
• Ausgänge: Pre OUT (pre in bypass) L/R (ABS)
• Filter Durchlass A: Hochpass & Tiefpass stereo 45 / 55 / 65 / 80 Hz, 12 dB/Okt.
• Filter Pass B: Tiefpass mono 45 / 55 / 65 / 80 Hz, 24 dB/Okt.
• Sicherung: 100 A
• Other Functions: Demo mode ext. supply: 12 VDC, 600 mA; Ext. Cap terminals: 18 VDC cap min
• Gewicht: 15 kg
• Abmessung A: 510 mm
• Abmessung B: 85 mm
• Abmessung C: 280 mm
