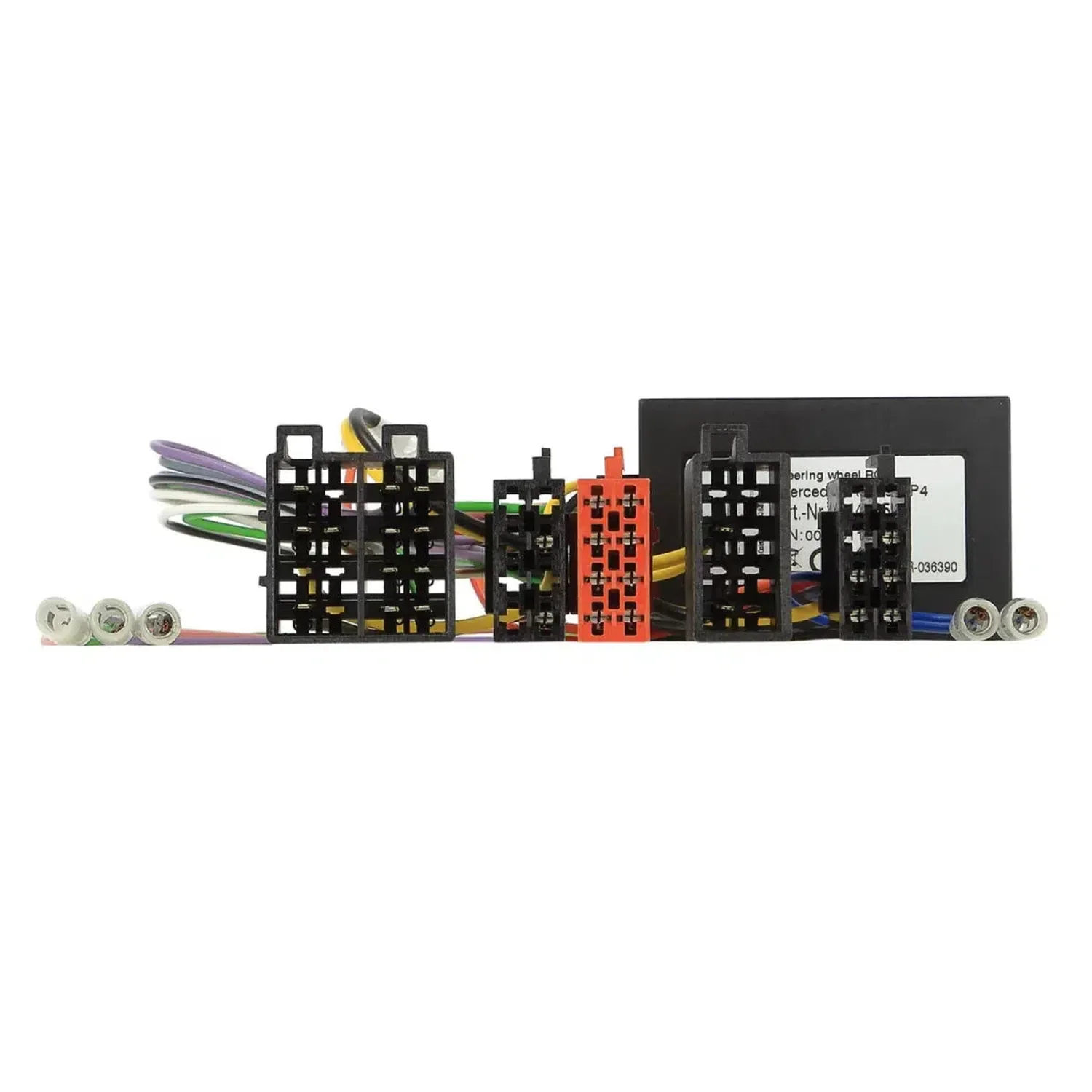

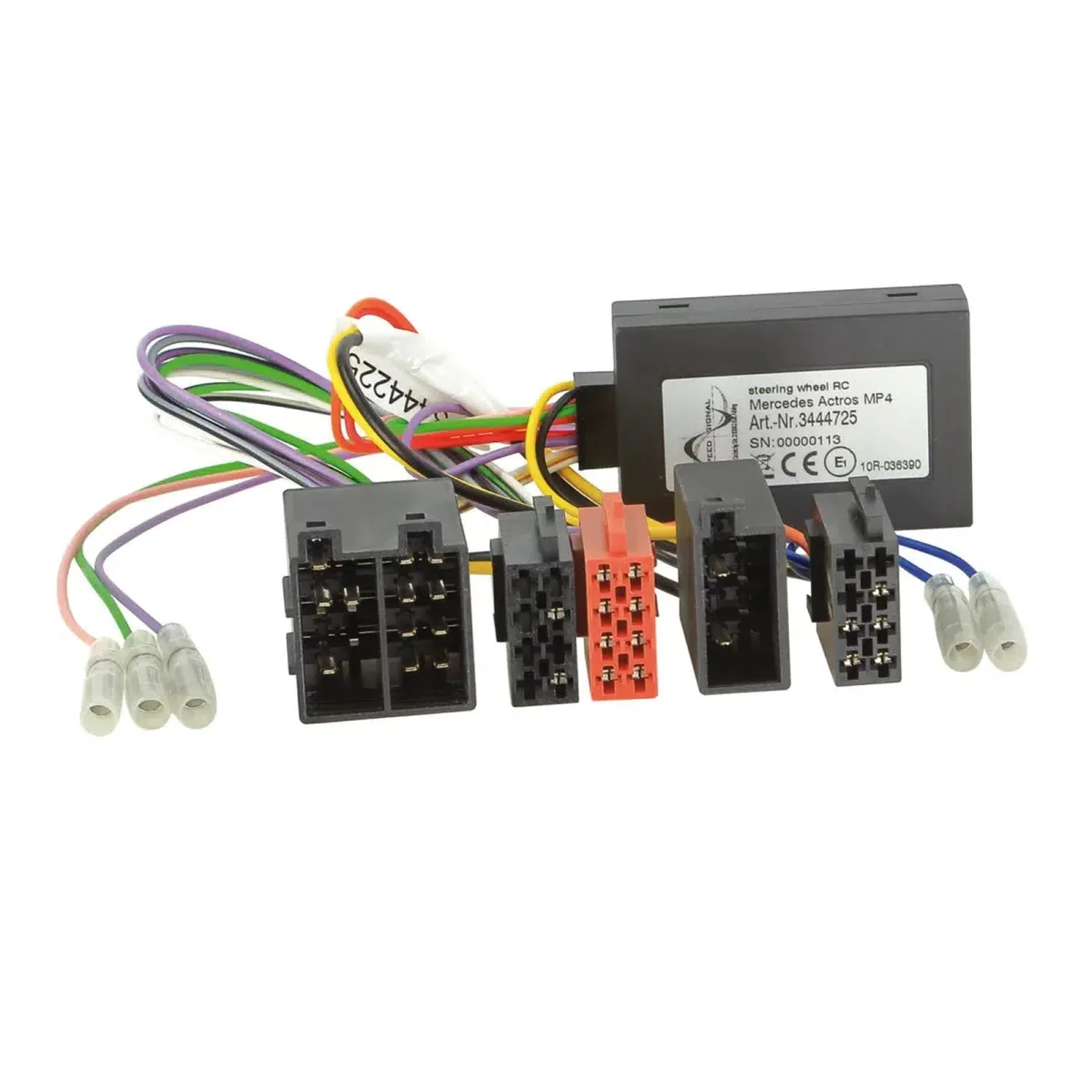

LFB Mercedes ISO +12V

LFB Mercedes ISO +12V ist eine Lenkradfernbedienung von ACV mit CAN Bus und ISO Stecker für +12V Bordnetzspannung. Sie stellt +12V Zündung (Klemme 15), +12V Beleuchtung (Klemme 58), +12V Rückfahrsignal und ein Geschwindigkeitssignal bereit. Die Belastbarkeit beträgt 200 mA gesamt und 180 mA pro Einzelausgang; bei Strombedarf größer 180 mA sind Relais mit Spulenwiderstand 75 Ohm (ein Relais) oder 150 Ohm (zwei Relais) vorgesehen. Kompatibel mit Mercedes Actros 4 (2011–2019), Actros 5 (2019–2023), Arocs 1 (2013–2019), Arocs 2 (2019–2023), Atego 2 (2013–2023) und Econic 2 (2013–2023). Für Fahrzeuge mit +24 Volt Bordnetzspannung ist ein Spannungswandler 24 Volt auf 12 Volt mit max. 10 A (Artikel 30.3520-06) vorgesehen. Fahrzeuge mit Radiovorbereitung können eine Codierung des Radios erfordern. Fahrzeugeinstellungen werden nicht unterstützt.

• Lenkradfernbedienung
• CAN Bus
• Anschluss: ISO Stecker, +12V Bordnetzspannung
• Fahrzeuge mit +24 Volt Bordnetzspannung: Spannungswandler 24 Volt auf 12 Volt, max. 10 A, Artikel 30.3520-06
• Fahrzeuge mit Radiovorbereitung: Radio muss codiert werden, wenn notwendig
• Kompatibel mit Actros 5 und Arocs 5 mit runden Lenkradfernbedienungstasten
• Kompatibel mit Actros 5 und Arocs 5 mit Multimedia Radio Touch OEM Gerät
• Fahrzeugeinstellungen nicht unterstützt
• Mercedes Actros 4 (2011–2019)
• Mercedes Actros 5 (2019–2023)
• Mercedes Arocs 1 (2013–2019)
• Mercedes Arocs 2 (2019–2023)
• Mercedes Atego 2 (2013–2023): nur Lenkradfernbedienung Funktion laut/leise, Telefon annehmen/auflegen
• Mercedes Econic 2 (2013–2023)

• +12V Zündung, Klemme 15
• +12V Beleuchtung, Klemme 58
• +12V Rückfahrsignal
• Geschwindigkeitssignal
• Belastbarkeit Gesamtausgänge: 200 mA max.
• Belastbarkeit Einzelausgang: 180 mA max.
• Vorgabe bei Strombedarf größer 180 mA: 1 Relais, Spulenwiderstand 75 Ohm min.
• Vorgabe bei Strombedarf größer 180 mA: 2 Relais, Spulenwiderstand 150 Ohm min.
• 12V Radiovorbereitung CAN Bus Anschluss Klimatronik 20 Pin: Pin 1 gelb-high, Pin 11 blau-low
• CAN Bus Anschluss Kombiinstrument 18 Pin: Pin 9 blau-weiss, Pin 18 weiss-grün high/low
• 12V Radiovorbereitung CAN Bus Anschluss Kombiinstrument Z1 Sternpunkt: X1.18/19 und X1.18/12 gelb-high/blau-low
• Kompatibilitäts-Hinweis: Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein
• LFB Speedsignal Kabel: Blaupunkt/Kenwood/Pioneer 12 Pin, 42c-3414101
• LFB Speedsignal Kabel: Kenwood 12 Pin, 42c-3414104
• LFB Speedsignal Kabel: Alpine 12 Pin, 42c-3414105
• LFB Speedsignal Kabel: Sony/Phonocar 12 Pin, 42c-3414107
• LFB Speedsignal Kabel: Alpine I2C 12 Pin, 42c-3414115
• LFB Speedsignal Kabel: Blaupunkt/China HU/Kenwood 12 Pin, 42c-3414124
• LFB Speedsignal Kabel: Clarion 12 Pin, 42c-3414127
• LFB Speedsignal Kabel: JVC 3,5 mm Klinke 12 Pin, 42c-3414128
• LFB Speedsignal Kabel: Zenec II Lead 12 Pin, 42c-3414129
• LFB Speedsignal Kabel: Zenec I Lead 12 Pin, 42c-3414130
• LFB Speedsignal Kabel: JVC 1 Lead 12 Pin, 42c-3414140
